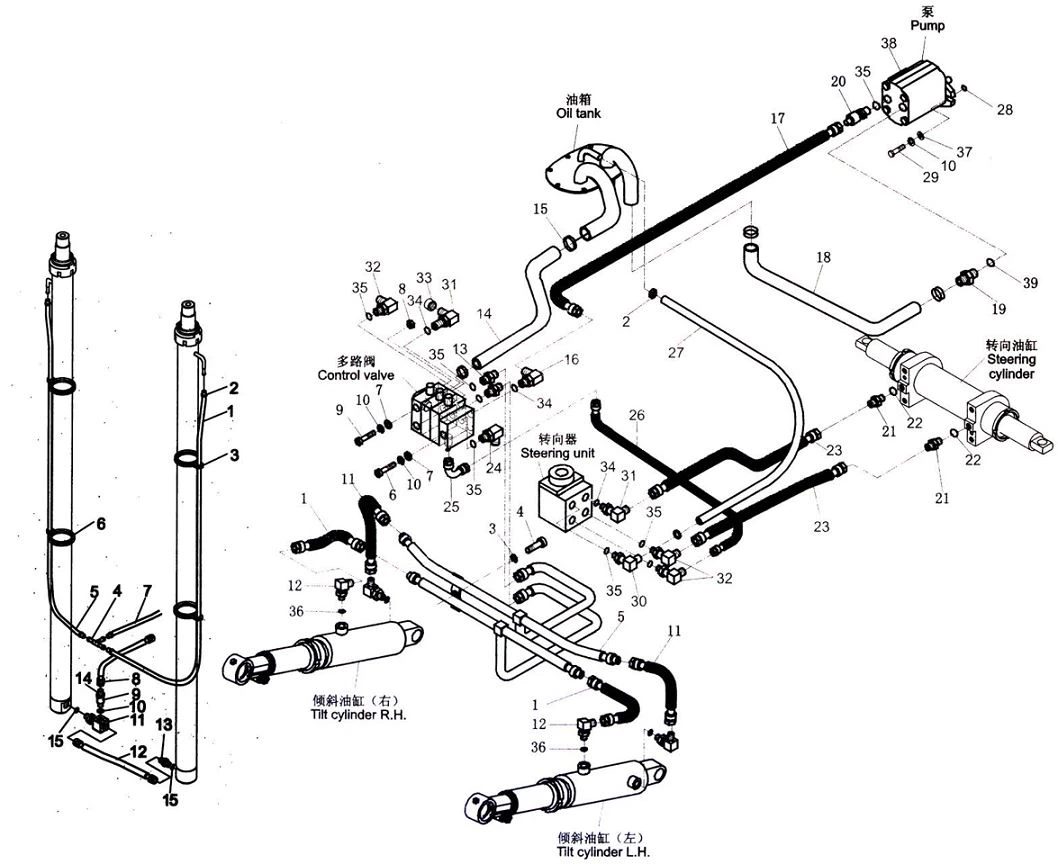

¿Qué es el sistema hidráulico en unmáquina elevadora? What is the working principle?
Actuador hidráulico - Bomba de engranajes
Función: convertir la salida de energía mecánica del motor diésel en la energía de presión del aceite hidráulico, como mecanismo de potencia en el sistema hidráulico
Principio de funcionamiento
Cuando el engranaje gira en la dirección que se muestra en la figura, los dientes del engranaje en la cámara de succión de aceite en el lado derecho se desconectan y el volumen de la cámara de sellado aumenta continuamente, lo que constituye la succión de aceite y se lleva a la cámara de presión de aceite. en el lado izquierdo por los dientes del engranaje giratorio. Los dientes del engranaje en la cámara de presión de aceite izquierda se engranan continuamente, lo que reduce el volumen de la cámara de sellado, y el aceite se exprime y se descarga al sistema. Este es el proceso de succión y presión de aceite de la bomba de engranajes. La línea de contacto de la superficie del diente en el punto de engrane siempre ha desempeñado el papel de separar las cámaras de alta y baja presión, por lo que no es necesario establecer un mecanismo de distribución especial en la bomba de engranajes.
Mecanismo de control hidráulico -válvula-multidireccional
Función: controle la dirección, el flujo y la presión del flujo de líquido para garantizar que el dispositivo de trabajo pueda funcionar sin problemas y en armonía
En la actualidad, la carretilla elevadora adopta la nueva válvula de múltiples-vías CDB, estructura de chip, válvula de inversión deslizante integrada, válvula de desvío y válvula de desbordamiento.
Válvula direccional deslizante
Función: use el movimiento relativo entre el núcleo de la válvula y el cuerpo de la válvula para abrir y cerrar el circuito de aceite, cambiando así la dirección del flujo de líquido, de modo que el actuador hidráulico pueda iniciar, detener o cambiar la dirección del movimiento
Estructura: cuerpo principal y mecanismo de manipulación y posicionamiento
Válvula de desvío
Función: proporcionar aceite hidráulico con flujo y presión constantes al mecanismo de dirección para su uso en la dirección
Válvula de seguridad
Función: mantener la presión en el sistema hidráulico básicamente constante y evitar que el sistema se sobrecargue
Principio: cuando el sistema funciona normalmente, el puerto de la válvula está cerrado y el flujo de salida de la bomba hidráulica ingresa al actuador. Cuando el sistema está sobrecargado, cuando la presión del sistema excede el valor establecido de la válvula de alivio, la válvula de alivio se abre rápidamente, el aceite regresa al tanque de aceite y la presión del sistema no aumenta, lo que garantiza la seguridad del sistema. .
CDB's new multi-way valve adopts a direct-acting relief valve, as shown in the figure, which uses the hydraulic pressure acting on the effective area of the valve core to directly balance the spring force to work.
Válvula limitadora de velocidad
Función: evita que la mercancía caiga rápidamente debido a fallas en el sistema hidráulico, como errores de operación o rupturas de tuberías de aceite.
Estructura:-válvula de alivio del acelerador de una vía
Lugar de instalación: cerca de la entrada de aceite del cilindro de elevación hidráulico
